Montar un sistema de sonido envolvente puede parecer sencillo hasta que te topas con el muro de los graves. Lograr que uno o varios subwoofers se integren a la perfección en una estancia es, probablemente, el quebradero de cabeza más común para cualquier entusiasta del audio, ya que la acústica de cada habitación juega pasadas muy feas.
Existe la idea muy extendida de que si tu receptor tiene dos conectores para subwoofer, el equipo los gestiona por separado. Pero ojo, que aquí es donde empieza el lío, porque no siempre es así. En muchos casos, lo que parece una gestión independiente es en realidad un simple espejo de la misma señal, algo que puede arruinar la experiencia si no sabes cómo solucionarlo.
El mito de las salidas independientes en receptores A/V
Para entender por qué algunos equipos no gestionan los graves de forma individual, hay que rascar un poco en la electrónica interna. Durante un tiempo, marcas muy conocidas como Denon o Marantz utilizaron chips de la familia Cirrus Logic (como el CS49844) en sus gamas medias y altas. El problema es que este hardware procesa los graves a través de una única ruta mono dentro del DSP.
Esto significa que, aunque veas dos salidas físicas RCA detrás del aparato, ambas reciben exactamente la misma señal ecualizada. Es decir, que son clones. Curiosamente, modelos más antiguos llegaban a usar chips SHARC de Analog Devices que sí permitían flujos de datos independientes, una potencia que se perdió temporalmente por reducir costes de fabricación.
Si tienes un Denon de la serie X3000 (como el X3700H), X4000, X6000 o incluso el potente X8500HA, es muy probable que estés sufriendo esta limitación. Lo mismo ocurre con varios modelos de Marantz de la serie SR. La trampa está en el menú de configuración: el receptor te deja ajustar el volumen y la distancia de cada caja por separado, pero esto es un ajuste matemático simple que ocurre al final de la cadena. Los filtros complejos y la ecualización de sistemas como Audyssey se aplican de forma global, ignorando que cada subwoofer está en un rincón distinto con problemas acústicos diferentes.
¿Cuándo es un problema mezclar subwoofers?

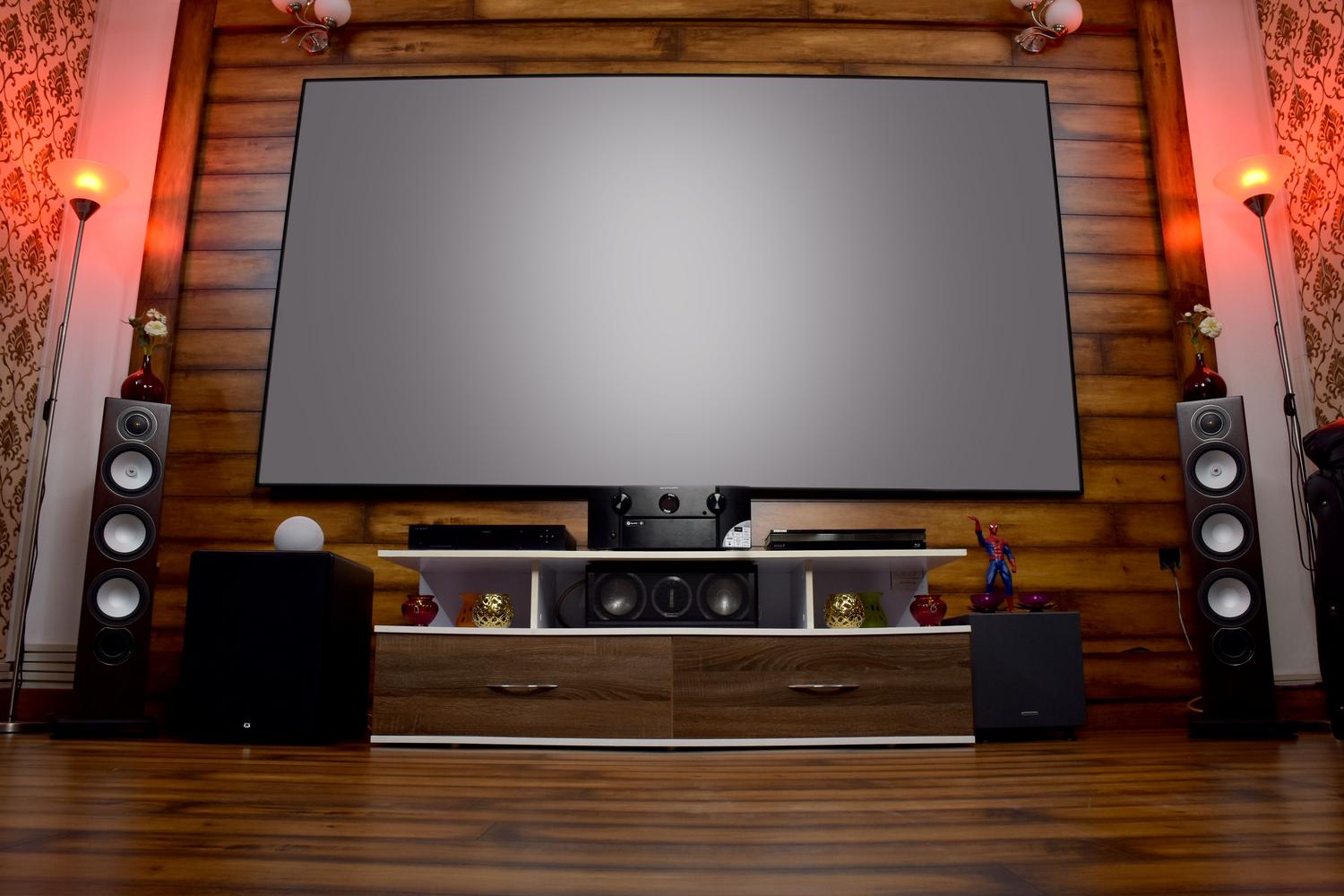

Si utilizas dos cajas idénticas (mismo modelo y tamaño), que la señal sea clonada no suele ser un drama. Al estar en posiciones estratégicas, las ondas se suman y ayudan a suavizar los modos de la sala, haciendo que el grave se escuche parecido desde cualquier asiento.
El verdadero caos llega cuando intentas combinar subwoofers de marcas distintas o tecnologías diferentes, como mezclar uno sellado de 10 pulgadas con uno réflex de 12. Cada diseño tiene su propia respuesta temporal y velocidad de caída. Si les aplicas el mismo filtro, es muy probable que ocurran cancelaciones mutuas, creando nulos donde el grave desaparece por completo en lugar de ganar potencia.
La evolución tecnológica y el camino a la independencia
A partir de finales de 2022, el panorama cambió gracias a la implementación de la plataforma Griffin Lite EVO de Analog Devices. Modelos más recientes, como el Denon AVR-X3800H o el Marantz Cinema 50 y la serie AV10/20/30, ya cuentan con líneas de datos nativas e independientes.
Esta potencia extra permite que Audyssey XT32 cree curvas de ecualización totalmente distintas para cada canal. Además, es la base necesaria para ejecutar licencias como Dirac Live Bass Control, que es la herramienta definitiva para que varios subwoofers cooperen entre sí sin pelearse. Incluso permiten gestionar graves direccionales, aunque su utilidad real dependa mucho de la sala.
Soluciones para receptores limitados
Si tu equipo clona la señal y notas que los graves no convencen, no hace falta tirar el receptor por la ventana. Hay un par de trucos para salir del paso:
- Hardware externo: La opción más robusta es usar un procesador como el miniDSP 2×4 HD. Conectas una salida del receptor al miniDSP y desde ahí repartes la señal a cada subwoofer. Usando un micro UMIK-1 y el software MSO, puedes ecualizar y retrasar cada unidad de forma quirúrgica.
- Optimización por software: Si no quieres comprar más cacharros, puedes usar herramientas como REW o AcoustiX. La clave es poner los subs en modo neutro, hacer mediciones con ambos encendidos y aplicar una corrección global que trate el conjunto como un único ecosistema acústico.
Cómo conectar tu subwoofer según su tipo
Dependiendo de si tu subwoofer es activo o pasivo, el proceso de conexión cambia radicalmente, aunque el amplificador tenga una salida dedicada.
El caso del subwoofer activo
Estos equipos ya llevan su propio amplificador integrado. Solo necesitas un cable RCA coaxial. Debes localizar la salida Sub Out o LFE del amplificador y conectarla directamente a la entrada LFE del subwoofer. Es la configuración más sencilla y la más común en el cine en casa actual.
El caso del subwoofer pasivo
Aquí la cosa cambia porque el subwoofer no tiene alimentación propia. Debe conectarse a través de los terminales de potencia del amplificador, igual que haces con los altavoces normales. Si tu amplificador tiene varias salidas (A y B), puedes poner los altavoces en A y el subwoofer en B.
Un detalle importante es que los cables para subwoofers pasivos suelen tener una sección transversal mayor para soportar más potencia, en casos pinchazos puedes usar cable de altavoz estándar si no hay una diferencia abismal de potencia.
Consideraciones sobre etapas de potencia y crossovers
En entornos más profesionales o de PA, es habitual usar etapas de potencia independientes. Lo ideal en estos casos es contar con un crossover activo. Este dispositivo se encarga de separar las frecuencias: envía los medios y agudos a una etapa y los graves a otra, permitiendo ajustes precisos de ganancia y filtrado antes de que la señal llegue al altavoz.
Si usas amplificadores domésticos que no tienen salidas para enlazarlos, algunas personas recurren a salidas de grabación RCA, aunque no es lo ideal. Lo más recomendable es siempre filtrar la señal antes de que llegue a la etapa para no amplificar rangos innecesarios que luego habrá que desechar con un filtro pasivo.
Dominar la gestión de los graves requiere entender que el número de salidas físicas no siempre equivale a una gestión independiente. Ya sea actualizando el hardware a arquitecturas SHARC, implementando procesadores externos como miniDSP o configurando correctamente la conexión entre activos y pasivos, la clave está en evitar las cancelaciones acústicas y adaptar la electrónica a la realidad física de nuestra sala para obtener un impacto sonoro limpio y definido.
